一、產品簡介：
FU型系列鏈式輸送機(簡稱“鏈運機”)是本公司引進日本和臺灣先進技術制造的一種用于水平(或傾斜 15 )輸送粉狀、小粒狀物料的新產品，在技術上處于國內先進水平。本產品設計合理,結構新穎,使用壽命長,運轉可靠性高,節能高效,密封、安全且維修方便。其 使用性能明顯優于螺旋輸送機、埋刮板輸送機及其它輸送設備,是一種較為理想的新型設備。產品開發以來深受?chē)鴥韧庥脩?hù)歡迎,已廣泛用于建材、建筑、化工、火 電、糧食加工、礦山、機械、冶煉、交通、港口和運輸等行業。
二、結構特點：
FU型鏈式輸送機的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、 270型輸送機的標準中間 節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用 數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于 110℃時，應與我廠聯系特殊訂貨。
FU型鏈式運輸機特點
1.輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。
2.輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40％～60％。
3.密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。
4.使用壽命長,用合金鋼材經先進的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命(根據不同物料) 1～3年。
5.輸送長度長,水平輸送距離可達60米以上。
6.工藝布置靈活,可高架、地面、地坑,爬坡( 15 )安裝,可多點進出料。
7.使用費用低,節電且耐用,維修率極低,降低消耗,提高效益。
三、技術參數：
鏈式輸送機的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會(huì )增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的最小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的最大值。

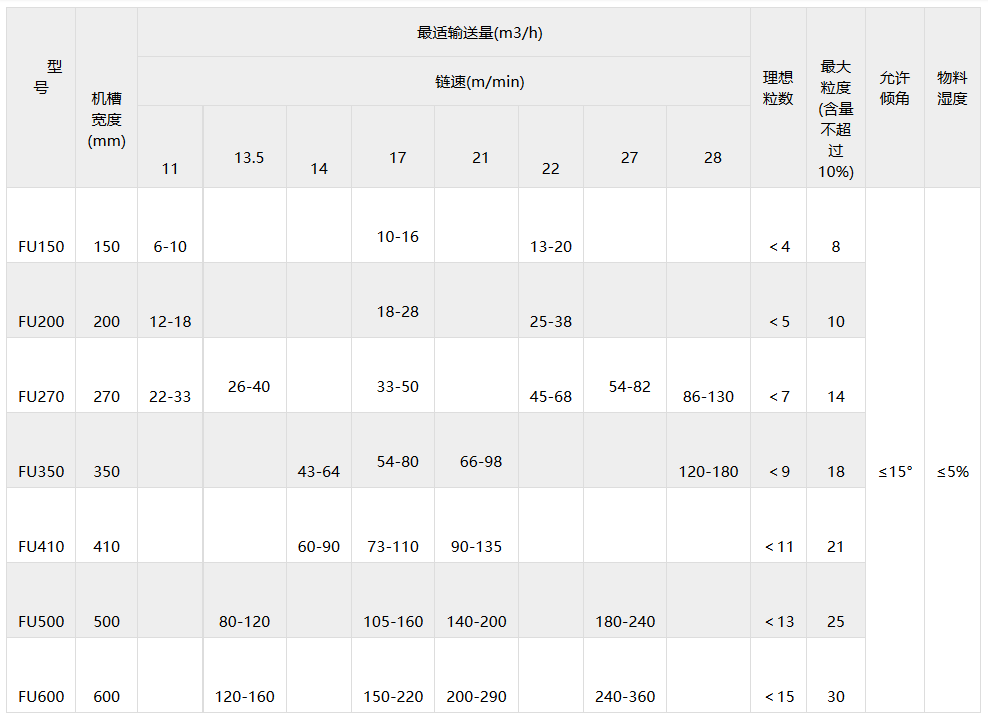

FU型鏈式輸送機規格性能表
當輸送機傾斜向上運行布置時（即進料端在下方，出料端在上方），其輸送能力將有所減少。此時輸送機的輸送能力應按下表乘以折扣系數η：
