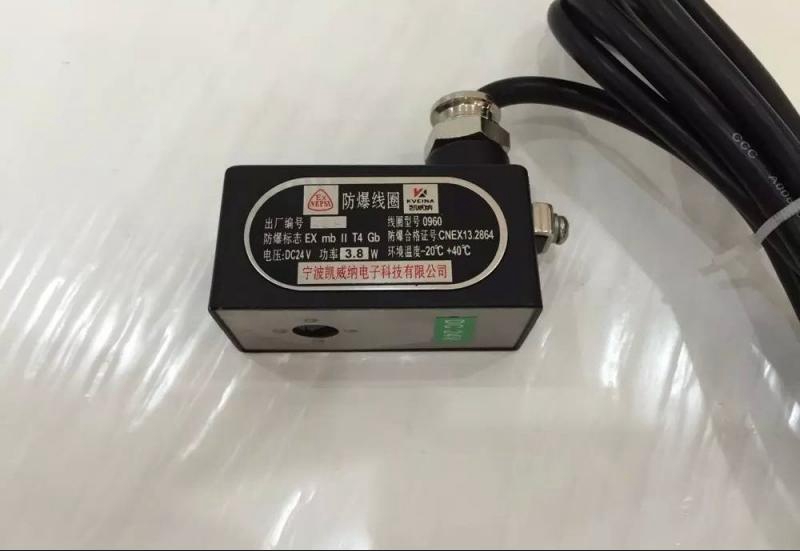

防爆電磁線圈
- 本產品經國家防爆電器產品質量監督檢驗測試中心檢測合格,采用澆封材料。將所有電器元件封裝在金屬殼內，并裝有保護元件。本產品防爆標志為ExmbIIT4 Gb，適用于工廠存在有溫度組別...
- 咨詢熱線：15075735255
|
|
|
一、產品簡介：
本產品經國家防爆電器產品質量監督檢驗測試中心檢測合格,采用澆封材料。將所有電器元件封裝在金屬殼內，并裝有保護元件。本產品防爆標志為ExmbIIT4 Gb，適用于工廠存在有溫度組別為T(mén)1~T4組的II類可燃性氣體或與空氣形成的爆炸性混合物的1區、2區危險場所。
二、引用標準：
GB3836.1——2010《爆炸性環境 第1部分： 設備 通用要求》
GB3836.9——2006《爆炸性氣體環境用電器設備 澆封型"m"》的規定
三、防爆標志產品型號識別：
四、技術參數：
注：其他電壓可定制
正常工作條件：
a) 大氣壓力：80~110kPa
b）環境溫度：-20℃~+40℃
c) 相對濕度：≤95%(+25℃)
d)Ex mb II T4 Gb存在有II類T1~T4組，可燃性氣體·蒸汽·空氣混合形成的爆炸性混合物的1區及2區場所;DIP A21 TA,T4表面溫度低于135℃的爆炸性粉塵環境·21區·22區場所；
e）在無破壞絕緣的氣體·蒸汽·粉塵的環境中；
五、防爆要點及注意事項：
1.使用時應核對電源電壓與線圈電壓是否一致。并檢查引入電纜的完整性。
2.線圈引入電纜為三芯線。其中一根黃綠雙色線為接地線。
3.引入電纜與外部連接需采用相應防爆級組的防爆接線盒或直接引入防爆型開關等電器，以確保安全。引出線圈的引出電纜，出廠時有不小于1.5m的預留長度。電纜應能承受20N，歷時1h的電纜拔脫實驗。實驗后電纜和澆封劑之間不得有位移。
４．在現場拆裝或維修時必須切斷電源進行。
５. 防爆線圈與電磁閥配套使用時：介質溫度不得超過６０℃，外殼最高表面溫度不得超過１３０℃。
６. 防爆線圈上應有“Ex mb II T4 Gb/DIP A21 TA,T4”標志及防爆合格證編號。
７. 防爆線圈選用具有適當的化學、熱、電和機械的穩定性的澆封劑材料，能滿足ＧＢ?。常福常叮沟膶?shí)驗要求。
